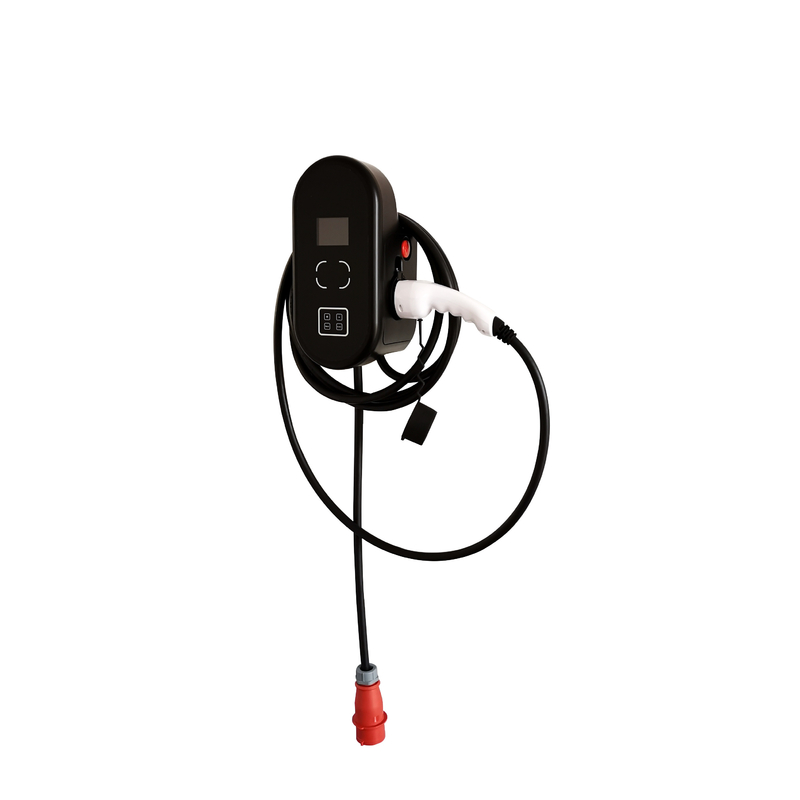

SAE J1772 IEC 62196 Wall Box EV Charger Electric Charging Point Home 15M Cable

نام تجاری:	LINKIN

اطلاعات تکمیلی
تایپ کنید:	شارژر وال باکس 7.2 کیلوواتی ac	ترکیبی:	LED/LCD/RFID/دکمه توقف اضطراری، ایستگاه شارژ AC
جریان نامی:	32A	طول کابل:	5M/10M/15M
نوع رابط:	IEC 62196 / SAE J1772	روش شروع:	"Plug and play" یا کارت RFID
نصب و راه اندازی:	دیوار نصب	قدرت شارژ:	3.5KW/7KW/11KW/22KW
برجسته:	SAE J1772 Wall Box EV Charger , IEC 62196 Wall Box EV Charger , نقطه شارژ برقی خانه 15M کابل

توضیحات محصول

جعبه دیواری ماشین برقی دیواری ایستگاه شارژ خانگی برای خودروی الکتریکی

مشخصات

همه محصولات باید قبل از خروج از کارخانه بازرسی زیر را پشت سر بگذارند:

1. تست عملکرد:
الف. تست کنترل عملکرد شارژ،
ب. تست عملکرد ارتباطی،
ج. تست عملکرد تشخیص عایق،
D. تست عملکرد قفل دوشاخه خودرو،
E. تست عملکرد قبل از شارژ

2. تست خروجی شارژ:
الف. چهار UI تست خروجی توان ثابت بزرگ،
ب. تست کنترل توان،
ج. تست برق کمکی ولتاژ پایین،
D. آزمایش زمان پاسخ جریان خروجی،
E. تست نرخ توقف جریان خروجی،
F. تست کارایی،
G. آزمون ضریب توان.

مشخصات برق شارژر EV دیواری
	استاندارد اتحادیه اروپا
نوع رابط شارژ	IEC 62196-2 (نوع 2)
رتبه بندی ورودی برق AC	1 فاز	3 فاز
رتبه بندی ورودی برق AC	15±230 ولت	15 ± 380 ولت
رتبه خروجی برق AC	3.5 کیلووات/16 آمپر	11kw/16A
	7kw/32A	22kw/32A
		43kw/63A
رتبه بندی فرکانس	50/60 هرتز
رابط کاربری و کنترل
دکمه توقف اضطراری	آره	دوشاخه و شارژ	آره
شارژ کارت RFID	آره	شارژ برنامه	آره
رابط اترنت	آره	عملکرد وای فای	آره
پروتکل OCPP	OCPP 1.6	صفحه نمایش 4.3 اینچی LCD	اختیاری
حفاظت
محافظت در مقابل ولتاژ بیش از حد مجاز	آره	تحت حفاظت ولتاژ	آره
محافظت در برابر بار بیش از حد	آره	حفاظت از اتصال کوتاه	آره
حفاظت از نشت زمین	آره	حفاظت از زمین	آره
حفاظت از دمای بیش از حد	آره	حفاظت از موج	آره
RCD	نوع B
محیطی
دمای ذخیره سازی	-40 ~ 75 ℃	دمای عملیاتی	-30 تا 55 درجه سانتیگراد
رطوبت عملیاتی	تا 95٪، غیر متراکم	ارتفاع	≤2000 متر
روش خنک کننده	خنک کننده طبیعی
M3P Wallbox Mechanical
کد IP	IP54	ابعاد (H×W×D،mm)	410×260×164
وزن	12 کیلوگرم	طول کابل شارژ	5 متر یا سفارشی کنید
مواد محفظه	پنل جلویی: شیشه سکوریت، روکش پشتی: صفحه فلزی
قطب نصب M3T (اختیاری)
ابعاد (H×W×D،mm)	1400×200×100	وزن	8 کیلوگرم
مواد محفظه	فلز

3. تست راهنمای کنترل:
الف. تست حالت کنترل شارژ،
ب. تست زمان بندی کنترل اتصال شارژ،
ج. تست حد ولتاژ راهنمای کنترل،
د. تست قطع ارتباط،
E. تست تداوم اتصال زمین حفاظتی،
F. تست قطع سیگنال تشخیص اتصال،
G. ولتاژ باتری و پیام ارتباطی با آزمایش مطابقت ندارد،
H. ولتاژ باتری از تست محدوده شارژر فراتر رفت،
I. رسم باتری دو عملکرد حفاظتی وسیله نقلیه zu تست عدم تطابق ولتاژ کل مجاز بالا،
J. تقاضای شارژ بیشتر از تست پارامترهای باتری است.
